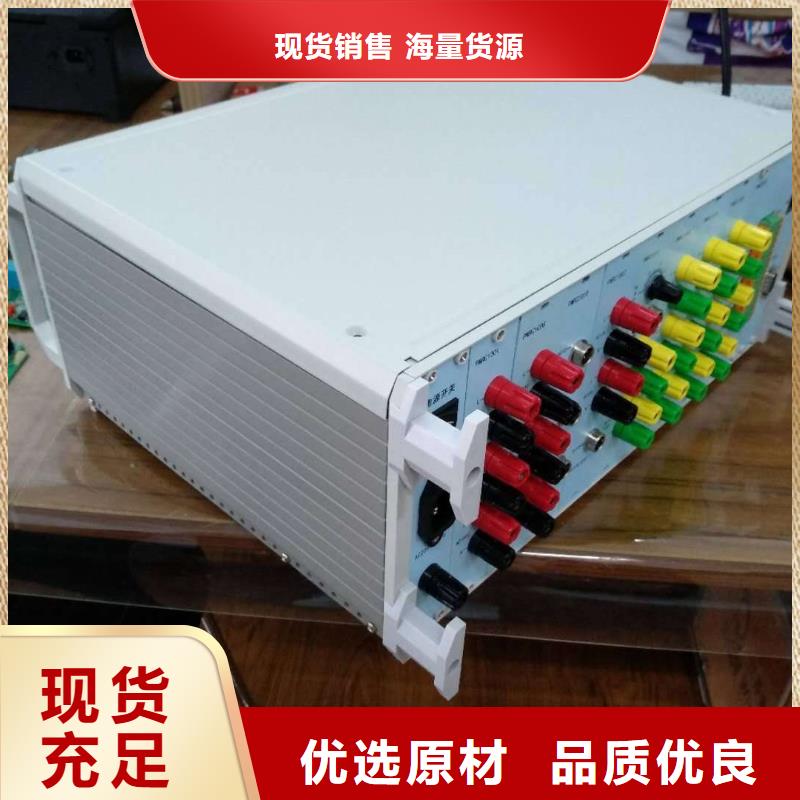

录波仪仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号， 采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

录波仪TH-608CDM便携式故障录波器接入了16路开关量、附近32路模拟量。实时显示波形、附近谐波、附近矢量图，并实时计算模拟量有效值、附近派生量（频率、附近有功、附近无功、附近零序、附近负序等）。模拟量波形可实时传输至上位机。长时录波：长时间连续记录模拟量、附近开关量波形。长可记录31天，可选采样频率为10kHz。发电机总启动电气试验：可以完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、附近短路试验、附近频率特性、附近进相试验、附近甩负荷试验、附近转子交流阻抗、附近同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、附近灭磁试验、附近零起升压试验等。

录波仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。 对于模拟信号采集通道CH1,CH2,CH3,CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。 如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。 注意：试验过程中一定要正确的选择信号的量程以免通道过电压 选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1->R1和V2->R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0%，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。 用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面 在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。
